Progetto di una Rete
4 Edifici : A, B, C, D
Edificio A, separato dagli altri edifici e posto ad una distanza notevole, con 5 postazioni workstations.
Edificio B, collegato direttamente all'edificio C, con 4 postazioni workstations.
Edificio C, collegato direttamente all'edificio B, con 6 postazioni workstations.
N.B.:Tutte le postazioni dei due edifici B e C sono accessibili.
Edificio D, separato ma relativamente vicino all'edificio C, con 7 postazioni workstations, collegato all'edificio C attraverso un computer.
Obbiettivo:
Realizzare una rete che colleghi i 4 edifici tenendo conto delle distanze, del
n° di postazioni, delle esigenze sopra specificate utilizzandi i seguenti apparati:
Hub, Bridge, Switch, Router, Gateway.
SWITCH: fornisce un collegamento dedicato ad alta velocità tra segmenti di LAN
BRIDGE: trasmette i pacchetti da una rete ad un'altra, indifferentemente quale che siano i protocolli usati
ROUTER: un device che trasferisce le informazioni a livello di indirizzo logico
GATEWAY: un convertitore di protocolli di tecnologie diverse
HUB: device di rete che serve per collegare diverse workstations alla rete

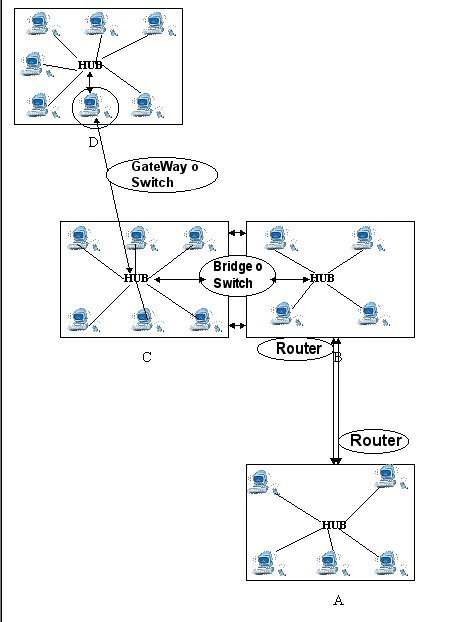

Realizzazione:
Le singole postazioni all'interno di ogni edificio possono essere connesse attraverso un hub, uno per edificio, oppure è possibile utilizzare il cavo coassiale e gestire le connessioni con un opportuno software di rete (es- Windows NT), che concede i permessi di accesso.
Nel collegamento tra l'edificio D e l'edificio C la connessione attraverso il PC può avvenire sfruttando la presenza a livello di scheda di rete di due uscite diverse ( RJ45, e coassiale oppure porta a 9 pin), e può essere utilizzato un gateway o uno switch a seconda se le architetture di rete sono simili o no.
Nel collegamento tra l'edificio C e l'edificio B la connessione può essre utilizzato un bridge o uno switch a seconda se le architetture di rete sono simili o no.
Nel collegamento tra l'edificio B e l'edificio A lontano, la connessione avviene tramite un router.
